歡迎訪問江蘇新瑞重工科技有限公司官網！
設備總體布局為龍門式結構。采用固定式工作臺，工作臺面為T型槽形式，移動橫梁沿左右床身導軌作水平縱向X軸移動；銑頭滑枕既可以隨滑鞍沿橫梁導軌做水平橫向Y軸移動，也可沿滑鞍導軌做垂直Z軸升降運動。
設備總體結構：采用國際流行的鑄件和焊接結構件最優組合，以適應高速龍門銑床的運動特點，左右床身、固定工作臺采用高強度鑄鐵材料，具有良好的減震性能。移動橫梁、滑鞍和滑枕為焊接件。本機床是一臺橋式高速龍門加工中心，是一臺高效多功能大型數控機床，能在一次裝夾過程中完成銑、鉆、鉸、锪、攻絲及鏜孔等各種工序的加工。
機床X、Y、Z軸采用滾動導軌結構，機床X軸采用了采用雙電機電氣消隙技術，橫梁采用了反變形技術保證機床加工時Y軸直線度。

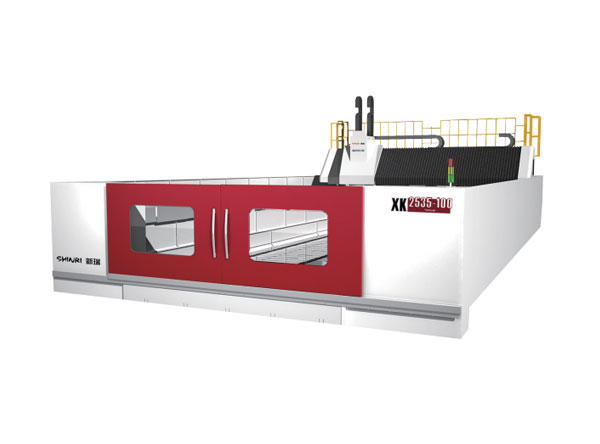

XK25系列橋式龍門鏜銑床/五軸加工中心
| XK2525-20(40/60/80/100) | XK2530-20(40/60/80/100) | XK2535-20(40/60/80/100) | XK2540-20(40/60/80/100) | ||
| 工作臺尺寸 Worktable dimension | mm | 2500×2000/4000/6000/8000/10000 | 3000×2000/4000/6000/8000/10000 | 3500×2000/4000/6000/8000/10000 | 4000×2000/4000/6000/8000/10000 |
| X/Y/Z軸行程 X/Y/Z travle | mm | 2000（4000/6000/8000/10000）/2500/1000 | 2000（4000/6000/8000/10000）/3000/1000 | 2000（4000/6000/8000/10000）/3500/1000 | 2000（4000/6000/8000/10000）/3000/1000 |
| 工作臺最大承重 Max loading of table | kg/m2 | 5000 | 5000 | 5000 | 5000 |
| 過龍門寬度 Cross gantry width | mm | 3300 | 3800 | 4300 | 4800 |
| 主軸轉速 Spindle speed | r/min | 6000/12000/18000 | 6000/12000/18000 | 6000/12000/18000 | 6000/12000/18000 |
| 主軸電機功率 Spindle motor power | kW | 13 | 13 | 13 | 13 |
| 快移速度（X/Y/Z） Rapid move speed | m/min | 30 | 30 | 30 | 30 |
